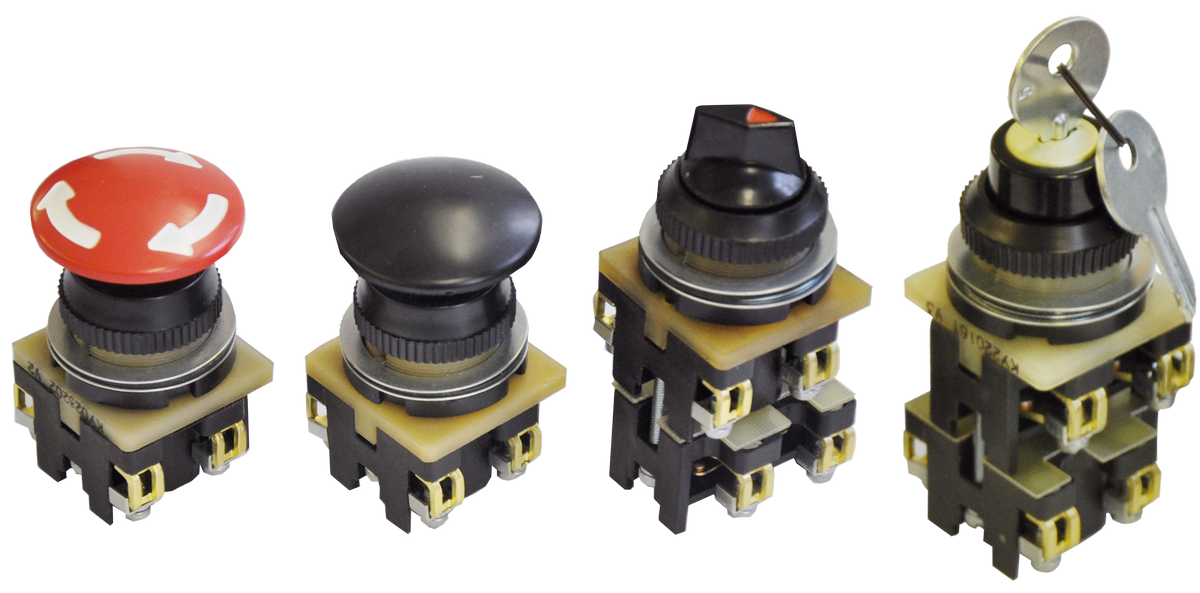

Выключатели кнопочные серии КУ

Обозначение типа выключателя

Количество контактов, шт.

Орган управления

IP40

IP54

«З»

«P»



КУ011101*

КУ101101*

КУ111101*

КУ201101*

КУ021101*

КУ121101*

КУ211101*

КУ221101*

КУ131101*

КУ311101*

КУ301101*

КУ031101*

КУ401101*

КУ041101*

КУ011102*

КУ101102*

КУ111102*

КУ201102*

КУ021102*

КУ121102*

КУ211102*

КУ221102*

КУ131102*

КУ311102*

КУ301102*

КУ031102*

КУ401102*

КУ041102*

—

1

1

2

—

1

2

2

1

3

3

—

4

—

1

—

1

—

2

2

1

2

3

1

—

3

—

4

Толкатель цилиндрический прямоходовой с самовозвратом, воздействующий на контактные цепи при нажатии пальцем руки

КУ012201*

КУ102201*

КУ112201*

КУ202201*

КУ022201*

КУ122201*

КУ212201*

КУ222201*

КУ132201*

КУ312201*

КУ302201*

КУ032201*

КУ402201*

КУ042201*

КУ012202*

КУ102202*

КУ112202*

КУ202202*

КУ022202*

КУ122202*

КУ212202*

КУ222202*

КУ132202*

КУ312202*

КУ302202*

КУ032202*

КУ402202*

КУ042202*

—

1

1

2

—

1

2

2

1

3

3

—

4

—

1

—

1

—

2

2

1

2

3

1

—

3

—

4

Толкатель грибовидный с самовозвратом, воздействующий на контактные цепи при нажатии ладонью

КУ203201

КУ113201

КУ023201

КУ103201

КУ013201

КУ123201

КУ213201

КУ223201

КУ133201

КУ313201

КУ303201

КУ033201

КУ403201

КУ043201

КУ203202

КУ113202

КУ023202

КУ103202

КУ013202

КУ123202

КУ213202

КУ223202

КУ133202

КУ313202

КУ303202

КУ033202

КУ403202

КУ043202

2

1

—

1

—

1

2

2

1

3

3

—

4

—

—

1

2

—

1

2

1

2

3

1

—

3

—

4

Толкатель грибовидный с фиксацией поворотом в нажатом положении на 90° и с возвратом в исходное положение путём поворота толкателя на 90° без нажатия

КУ200111

КУ110111

КУ400111

КУ310111

КУ220111

КУ200112

КУ110112

КУ400112

КУ310112

КУ220112

2

1

4

3

2

—

1

—

1

2

Рукоятка с исходным положением на вертикальной оси, воздействующая на контактные цепи при повороте ее на 90°

КУ200121

КУ110121

КУ400121

КУ310121

КУ220121

КУ200122

КУ110122

КУ400122

КУ310122

КУ220122

2

1

4

3

2

—

1

—

1

2

Рукоятка с исходным положением под углом 45° от вертикальной оси, воздействующая на контактные цепи при повороте ее на 90°

КУ200131

КУ400131

КУ200132

КУ400132

2

4

—

—

Рукоятка с исходным положением на вертикальной оси, воздействующая на контактные цепи при повороте ее в одну и другую сторону на 90°

КУ200141

КУ110141

КУ400141

КУ310141

КУ220141

—

2

1

4

3

2

—

1

—

1

2

Ключ замка с исходным положением на вертикальной оси, воздействующий на контактные цепи при повороте ключа на 90°. Ключ во включенном положении вынимается

КУ200151

КУ400151

—

2

4

—

—

Ключ замка с исходным положением на вертикальной оси, воздействующий на контактные цепи при повороте ключа в одну и другую сторону на 90°. Ключ во включенном положении вынимается

КУ200161

КУ110161

КУ400161

КУ310161

КУ220161

—

2

1

4

3

2

—

1

—

1

2

Ключ замка с исходным положением на вертикальной оси, воздействующий на контактные цепи при повороте ключа на 90°. Ключ во включенном положении не вынимается

КУ200171

КУ400171

—

2

4

—

—

Ключ замка с исходным положением на вертикальной оси, воздействующий на контактные цепи при повороте ключа в одну и другую сторону на 90º

—

КУ101102**

КУ111102**

1

1

—

1

Толкатель цилиндрический прямоходовой с самовозвратом, воздействующий на контактные цепи при нажатии пальцем руки

—

КУ103202**

1

—

Толкатель грибовидный с фиксацией поворотом в нажатом положении на 90° и с возвратом в исходное положение путём поворота толкателя на 90° без нажатия

Примечания

1. Каждый тип выключателя с шестой цифрой в обозначении «1» имеет климатические исполнения У3, УХЛ3, Т3. Например: КУ011101-У3; КУ011101-У3 Экспорт; КУ011101-Т3 Экспорт; КУ011101-УХЛ3; а с шестой цифрой в обозначении «2» имеет климатические исполнения У2, УХЛ2, Т2. Например: КУ011102-У2; КУ011102-У2 Экспорт; КУ011102-Т2 Экспорт; КУ011102-УХЛ2.
2. * Предназначены также для применения на электроподвижном составе.
3. Цилиндрический толкатель указан черного цвета. При другом цвете четвёртая цифра в обозначении изменяется: «2» — красный, «3» — зелёный, «4» — жёлтый, «5» — синий, «6» — белый.
4. Грибовидный толкатель указан красного цвета. При черном толкателе четвёртая цифра в обозначении – «1» вместо «2».
5. ** Выключатели имеют климатическое исполнение ОМ2, предназначены для установки на морские суда с классом РС.
