Технические характеристикиВлажность воздуха при 35° C [%] 98 Гарантийный срок эксплуатации [месяц] 54 Испытательное переменное напряжение частотой 50 Гц, 5 мин. [кВ] 25 Максимальная рабочая температура жилы при перегрузке [°С] 80 Максимальная рабочая температура жилы [°С] 60 Монтаж при температуре, не ниже [°C] 0 Номинальное переменное напряжение частотой 50 Гц [кВ] 10 Номинальное постоянное напряжение [кВ] 25 Радиус изгиба многожильных кабелей, не менее [наружных диаметров] 15 Радиус изгиба одножильных кабелей, не менее [наружных диаметров] 25 Разность уровней, не более [м] 15 Температура окружающей среды, верхний предел [°C] +50 Температура окружающей среды, нижний предел [°C] -50 Температура токопроводящих жил при коротком замыкании, 1 сек [°С] 250 Электрическое сопротивление изоляции, не менее [МОм*км] 200 Строительная длина [м] сечение жил до 70 мм²сечение жил 95 и 120 мм²сечение жил 150 мм² и более 300-450250-400200-350 Срок службы кабелей [лет] 30
АСБ-10кВ 3*35
Цена по запросу
Описание
Кабель с алюминиевыми токопроводящими жилами с бумажной изоляцией, пропитанной вязким маслоканифольным составом, в свинцовой оболочке с броней из стальных или оцинкованных лент с типовым наружным покровом и типовой подушкой для ленточной брони .

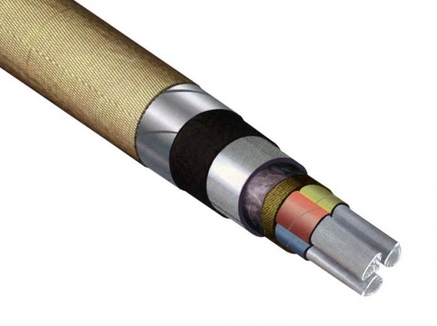

Элементы конструкции
- 1. Алюминиевая токопроводящая жила:
- однопроволочная сечением 25-240 мм² — «ож»
- многопроволочная сечением 70-800 мм²
- 2. Фазная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом. Маркировка жил:
- цифровая: 1, 2, 3, 4
- цветовая: белая или желтая, синяя или зеленая, красная или малиновая, коричневая или черная
- сечением не менее 35 мм² для кабелей с сечением жилы 400 мм² и более
- 3. Заполнение из бумажных жгутов
- 4. Поясная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом
- 5. Экран из электропроводящей бумаги для кабелей на напряжение от 6 кВ и более
- 6. Свинцовая оболочка
- 7. Подушка из битума и крепированной бумаги
- 8. Броня из стальных лент
- 9. Наружный покров из волокнистых материалов
Область применения
Кабели предназначены для передачи и распределения электрической энергии в стационарных установках в электрических сетях на напряжение до 10 кВ частотой 50 Гц. Кабели с двумя медными контрольными жилами сечением 1,5 кв.мм предназначены для сетей электрофицированного транспорта.
Кабели предназначены для эксплуатации в макроклиматических районах с умеренным, холодным и тропическим климатом. Кабели предназначены для прокладки в земле (траншеях) с низкой коррозионной активностью на трассах с наличием или отсутствием блуждающих токов и в земле (траншеях) со средней коррозионной активностью на трассах с отсутствием блуждающих токов, если в процессе эксплуатации не подвергаются растягивающим усилиям. Кабели с нестекающим изоляционным пропиточным составом (ЦАСБ) предназначены для прокладки на вертикальных и наклонных участках трасс без ограничения разности уровней.
